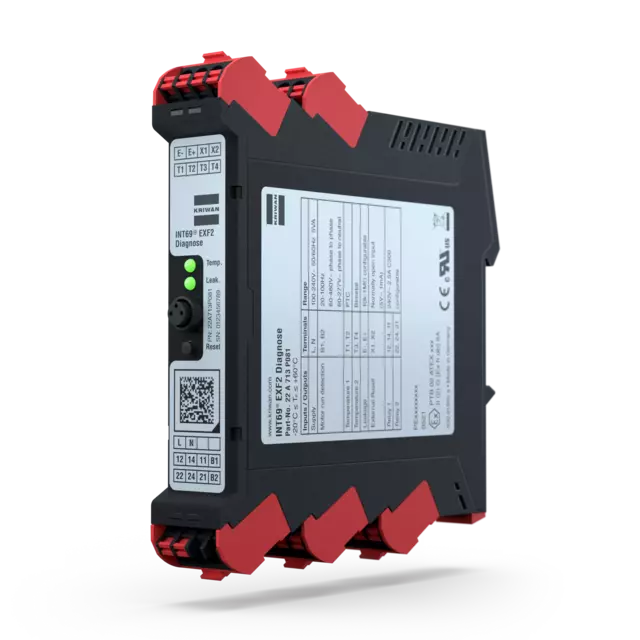

Releu de protecție KRIWAN INT69 EXF2 Diagnose BASIC EX
INT69 EXF2 Diagnose BASIC EX este varianta releului INT69 F Diagnose pentru pompe și agitatoare care funcționează în atmosferă potențial explozivă (zonă Ex). Releul se montează în tabloul electric, în afara zonei Ex, și monitorizează senzorii de temperatură și electrozii de infiltrații ai pompei. Două relee opresc pompa în siguranță la depășirea unei valori limită.
După o oprire cu blocare sunt disponibile un buton de resetare și o intrare de resetare externă. Intrarea de detecție a funcționării înregistrează orele de funcționare și numărul de porniri, astfel că se poate urmări și un interval de service. Datele de funcționare și de defect sunt păstrate într-o memorie nevolatilă și pot fi citite cu aplicația KRIWAN INTspector.
Caracteristici principale
- Intrare temperatură 1: PTC (1–9 senzori în serie)
- Intrare temperatură 2: contact bimetal
- Monitorizarea infiltrațiilor prin măsurarea rezistenței dintre electrozi, stabilă la perturbații electromagnetice
- Detecția funcționării: ore de funcționare, număr de porniri, interval de service
- Memorie nevolatilă de evenimente, citită cu aplicația INTspector
- 2 relee: temperatură și infiltrații
- Buton de resetare, intrare de resetare externă și resetare de la rețea
- Port de diagnoză (DP) pentru aplicația INTspector și gateway Modbus
- Testat conform EN ISO 80079-37:2016, marcaj II (2) G [Ex h db] IIA
Variante
| Cod articol | Tensiune de alimentare |
|---|---|
| 20 A 713 P081 | 24 V c.a./c.c., 50/60 Hz |
| 22 A 713 P081 | 100–240 V c.a., 50/60 Hz |
Date tehnice
| Consum | 5 VA |
| Temperatura ambiantă | -20 … +60 °C |
| Circuit de măsură PTC | 1–9 senzori PTC în serie (DIN VDE V 0898-1-401) |
| Circuit bimetal | pentru un contact normal închis, 24 V c.c. / 20 mA |
| Domeniu de măsură infiltrații | 10 kΩ … 1 MΩ |
| Detecția funcționării | 60–480 V c.a. fază-fază, 20–100 Hz, compatibilă cu convertizoare de frecvență |
| Contacte relee | max. 240 V c.a. / 2,5 A (C300), min. 24 V / 20 mA |
| Lungime max. cablu senzori | 100 m (detecția funcționării: 3 m) |
| Grad de protecție | IP20 |
| Conectare | Cleme cu arc (push-in), 0,2–2,5 mm² |
| Montaj | Șină DIN 35 mm (EN 60715), carcasă 22,5 mm |
| Greutate | cca. 200 g (24 V) / 250 g (100–240 V) |
| Standarde | EN 61000-6-2, EN 61000-6-3, EN 61010-1, UL 60730, EN ISO 80079-37:2016 |
Aplicații tipice: stații de pompare de intrare și pompe de ape uzate montate în zone Ex, agitatoare antiexplozive.
Fișă tehnică / instrucțiuni de utilizare (PDF, KRIWAN, în engleză)
Contactați-ne pentru consultanță tehnică și ofertă.
